毎度おなじみのニキシー管修理でございます。
今回のご依頼は、IN14のキットで「数字の5と6が同時に表示される」という故障。届いた時点では時計としての動作もしない。どうやら輸送中にどこか剥がれた模様。
あたりをつけてRTCのDS1307のハンダを一度吸い取ってから付け直すと、回復。
次に依頼の件。Tube Hobby社製品なのでK1551D1の故障と判断。ただ、2階建てになっている2階のニキシー管基板単体でも5と6に導通がある。150Ω前後とハンダによる短絡にしては抵抗値が大きい。ので、全桁の5と6のハンダを除去してフリーにしてみると、一桁だけ短絡している。
なんと管内で電極同士がショートしていた。私は初めてです。
ということで、問題の管を特定して、FR-400で取り外し、新品と交換。組み立ててみると5/6がちょっと暗い。大きな負荷がかかっていたせいでK1551D1も破損しか買っている様子。ソケット無しでハンダ付けされたDIP 16ピンを取り外し、ソケットを取り付けてからこれも新品のK1551D1と交換。
あ。また壊れているときの写真取らなかった……。
FR-400は手入れをサボるとすぐにノズルが詰まります。
だいたい3-50箇所ぐらい吸っているとスルーホールがキレイに抜けなくなってきて、操作パネルを見ると「CHK」（つまってますよ）サインが点灯している。
熱くなっている状態でクリーニング棒が通らないので、つまっているのはハンダではありません。もちろん、溶けたハンダに屈するようなFR-400ではないのですが ^ ^
ということで分解掃除。右のごついやつをかぶせて撚るとノズルが外れます。撚る時の「ガリっ」でも「パチッ」でもない、「ゴクッ」っていう感触に萌えます（意味不明）。
ピンバイスで掃除するとこんな感じの黒い粉が出てきます。
細かいのでわかりにくいですが、一番似ているものはススです。気流の速度が速いのでハンダやフラックスが微粒子になり酸化というか炭化したんでしょうか。交換可能なノズルだけでなく内部のノズルも掃除しておきます。
ハンダ溜まりも掃除しておきます。以前、こんな感じになっていて、自然の造形に感動しました。もちろん詰まってます。テヘ。
割とでかい部品が多かったのでハンダ量凄い。左側にあるのはフィルター受けで、皿上の部分に熱いハンダがぶつかり、裏にあるフィルターを守ります。
フィルターを外すとこんな感じ。変色しています。まだ使えそうな感じですが一度外したフィルターは隙間ができてしまうので捨てます。ハッコーさんはこういう消耗品が地味に高いのでちょっとつらい。
作業時間は5分ぐらい。それでまたスパスパ吸えるようになるから、やっぱ定期的にメンテしないといけませんね。
あたしゃトラックパッドだし、その前はトラックボールで何年もマウス使っていない……と思ったけど、転職した直後はマウス＋Windows PCだったなぁ（遠い目
という前置きはさておき、ココナラで「ゲーミングマウスのスイッチを静音化スイッチに交換して欲しい」というご相談。プラスチック製品を分解する才能がないので、基板の状態で交換するスイッチも送っていただくという前提で受託しました。
到着した基板はつや消し黒基板に鉛フリーはんだ、ハンダ付けされたスイッチはスルーホールで脱落防止の曲がり付き。
以前だったら傷つけないように古いスイッチを取り外すのは大変だったと思いますが、ここはハッコーFR-400で。鉛フリー用のノズルに交換して……7個のスイッチ、どれも一発で外せました。
買ってよかったFR-400。
あとは高さとセンターをあわせて裏返しハンダ付け。1回路2接点のスイッチが2個あるのですが、送っていただいた交換部品は1回路1接点。確認したところ、1接点側でOKとのことなのでそのまま位置を合わせて装着。
あとはフラックスクリーナーとJKワイパーと工業用綿棒でひたすらお掃除。
できあがりがこちらです。きれいー（自画自賛）。
ハンダは例によって千住金属工業のECO SOLDER GA-ST F2 M24AP。鉛フリーなのにこの見事な光沢。D8, D4の下の2つとその上、肩のところの左右2つずつ、などが私のハンダ付けです。もともとのハンダは真っ白ですが、M24APは完全な鏡面なので真っ黒に見えます。
顕微鏡写真がこちら。黒く見える6つの「ー」みたいなのが交換箇所です。
ロジテックG604について同様の作業をご希望の方は、分解済の基板のみお送りいただくことが条件で6,000円（ココナラ手数料込み）です。交換用スイッチは現在取寄中ですが、もしボタンと基板をお送りくださる場合には5,600円（同上）です。
追記2021-12-22 : 送料元払いでお送りください。こちらからお返しする際の送料は当方が負担致します。
こちらまでご相談ください（ココナラ：ハンダ付けします）。

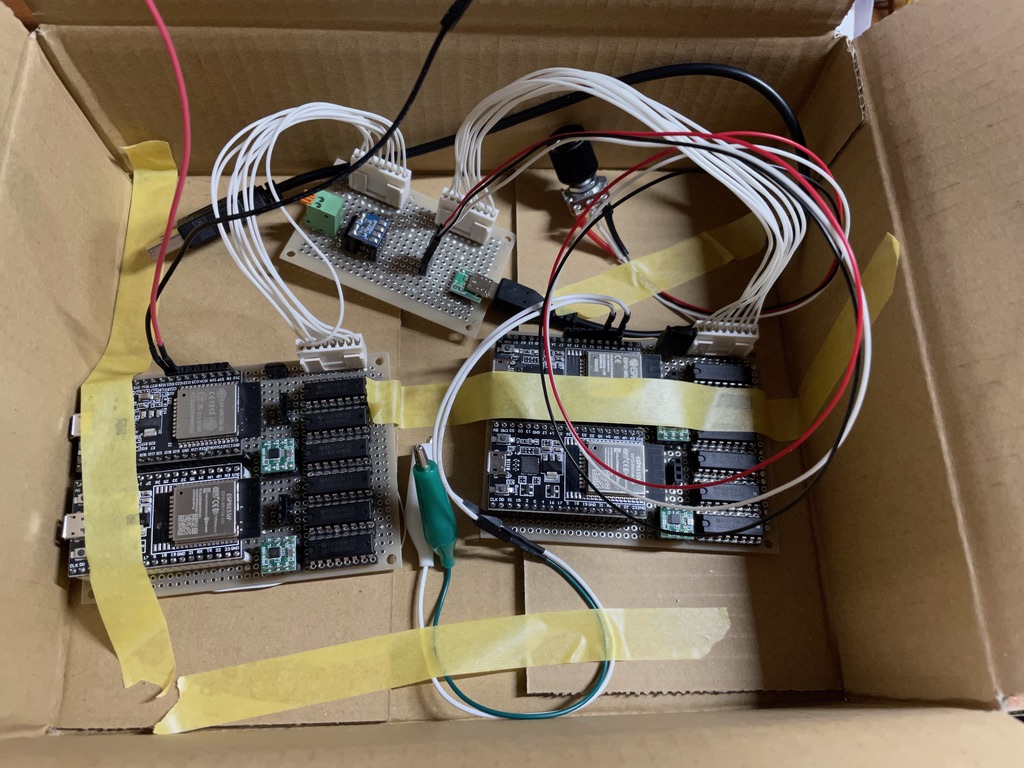

「導電ゴムに電極をあてた位置に比例した周波数を発生する回路。電極は同時に6個まで。作れますか？」というご依頼でした。問題なさそうなので、まずは「ご相談案件 5,000円」として受注しました。
やりとりをしながら、周波数の範囲、距離と周波数の関係式、設定条件、キャリブレーションの方法、などを決めていきました。
最終的に提出した仕様書はこちらです（一部伏せ字）……5,000円の成果物です。
長さ検知による音響発生装置（仮称）概略仕様書 ver 3.0
本仕様書は以下の仕様にて動作する装置の電子回路部分の構成および動作を定義します。この仕様書はココナラでのやりとりをまとめたもので、差異が生じた場合はココナラでの議論を優先します。また齟齬や未定義の仕様が発覚した際には双方協議の上円満に解決します。
作成者：倉橋浩一
作成日：2021年xx月xx日
●装置の動作
1つの導電ゴムに電極をあてるとその位置に応じた周波数の信号を発生する。電極から信号発生器までは6組を用意する。信号発生器からの6chの信号はオペアンプ加算回路により合成された後、D級アンプにより増幅され、スピーカーより出力される。D級アンプ手前には音量調節のためのボリュームを設ける。位置から算出される周波数と実際に発せられる信号周波数の誤差「ドであるべき距離のところでド♯の音が出るなどはしない程度」とする。
なお、この装置は導電ゴムの抵抗値が距離と比例していることを前提としている。ただ導電ゴムの性質上、比例していない可能性もある。そのような場合に備えて、距離ごとの抵抗値を直線補間するマップ機能の組み込みも検討しておくものとする。
発信する周波数範囲は「65.406 Hz(音階名C2)〜1046.502Hz(音階名C6)」とする。
●動作原理
導電ゴムを分圧抵抗体とみなし、左端にGND、右端にVccをあたえ、電極はGND間の電圧を取得する。
●使用部品
・Teensy 4.0
・方形波発生回路
・分周回路
・オペアンプ加算回路
・スピーカー
・導電ゴム接続端子（2端子）
・電極用ターミナル（6端子）
・プリント基板
・ACアダプタ
・その他、抵抗、コンデンサなど
●顧客資材
・導電ゴムとそれを支える電極、電極や全体を支える筐体などは顧客自身が用意する。
●使用方法
起動時に後述のキャリブレーションを行う。その後は、任意の電極を導電ゴムの任意の位置にあてることで計算した周波数の信号を発する。
●キャリブレーション機能
導電ゴムは空気中のオゾンや吸湿により劣化して抵抗値が変化する。変化した抵抗値は出力する信号周波数に影響するので、キャリブレート機能を設ける。キャリブレーションは6本の電極を導電ゴム中央にあてた状態で電源を投入することで自動的に行われる。
●スケジュール
上記6音仕様をxx月20日までに納品する。ただし余力があれば10音とするための追加ユニット（2台目）をxx月末までに製作する。なお、2台めの製造は義務としない（以下同じ）。
お取引の手順は以下の通り：
1. 受託者はxx月20日までに1台を発送する。
2. 発注者は到着後24時間以内に動作確認を行いフィードバックする
3. 受託者は対応可能であれば2台目を作りつつ最初の1台のフィードバックを待つ
4. 発注者と受託者はメッセージにてフィードバックについて相談する
5. 改良が必要な場合
→2台目に改良を加え送る。
1台目も送り返してもらって改良し送る
改良が不要な場合
→2台目を送って納品完了
発注確定後に仕様を変更する必要が生じた場合には、発注者・受注者相談の上、スケジュールおよび見積を調整すること。
●お見積り
＜省略……豪華ディナーという感じです＞円です。
10音として動作させるための2台目については成功報酬としてココナラの「おひねり」で＜寿司1回分ぐらい＞円を追加でお支払ください。
以上ご検討よろしくおねがいします。
6音でもギリギリなのに10音というご要望が出たときは脳みそが少し溶けました。そこはオプションにしていただいて、合意しました。相談案件はクローズとし、新たに上の仕様書を元に制作案件を発注していただきました。
ええ、つねに「順調」では終わらないですね。
